一、产品入网方式介绍

　　1.通过RS232串口、485等通讯接口有线入网

　　该方式通过仪表的串口用数据线连接各所需设备入网，最常见的通讯方式，缺点是仪表受限不能来回移动，只能固定在通讯终端旁连数据线。

　　2.4G/5G通讯及WiFi通讯称重数据入网

　　仪表内置4G/5G流量卡或WiFi通讯模块。（WIFI通讯需客户称重现场具备较好的wifi信号覆盖，否则不建议使用，wifi信号不好容易导致数据丢失）称重设备由仪表和秤体两部分组成，可远距离操作。仪表将实际重量实时上传服务器，客户端、PDA、手机等可实时接收数据，根据客户需求可以定制双向协议，客户端等多种终端设备可以通过协议控制仪表。

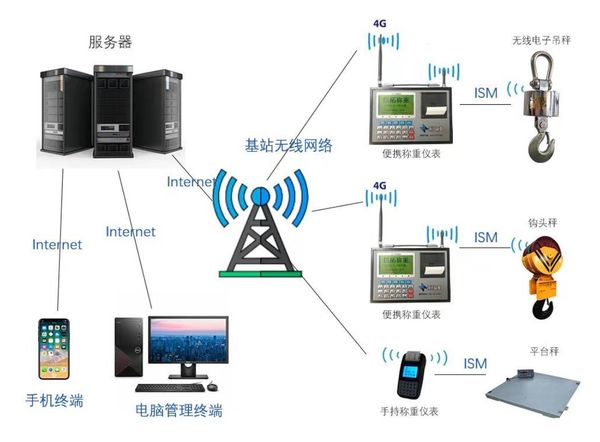

　　数据通信机制

　　整套系统包括服务器端、称重仪表以及各无线设备组成。

　　便携/手持仪表主动连接服务器，仪表上电后通过4G模块与服务器建立联接，将秤号信息传发送到服务器，服务器将在**连接中获取到该仪表的秤号信息，及当前连接的IP地址与端口号等信息，服务器端软件自动关联秤号/当前的IP地址和端口，建立数据联接。

　　仪表的嵌入式软件设定有如下两种数据交互模式:

　　(1)实时模式  仪表每0.5秒通过4G模块发送一组称重数据至服务器；

　　(2)自动模式  下称重仪表根据设定的加载门限，分两种发送周期将称重数据传输到服务器；当重量值小于加载门限时，称重仪表间隔2秒发送称重数据到服务器，当重量大于加载门限时，称重仪表提高发送频率，间隔0.5秒发送称重数据至服务器；

　　3.无线数传模块入网

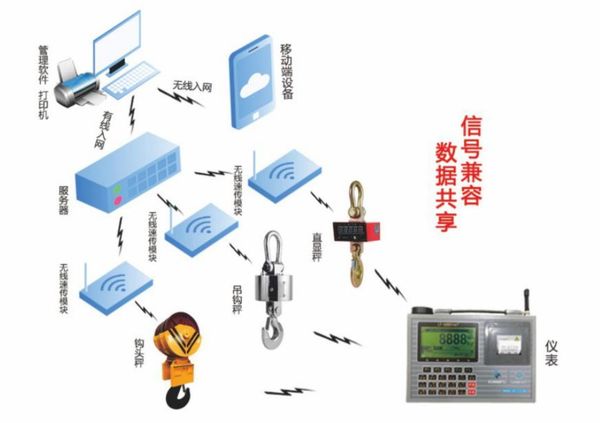

　　数据通信机制

　　当载荷作用于传感器时，传感器的输出电压发生变化，该电压经A/D采样转换成数字信号（既是称重数据)，称重数据通过无线电loRa模块（ISM频段）输出，称重仪表或无线数传模块可接收这些数据；无线数传模块接收到该数据后，将数据通过网线发送到服务器，进而实现称重数据入网；远端主机（管理软件）可提取相应秤体的称重数据并实现对这些数据网络共享；其它移动设备(PDA/平板/手机等)可通过网络访问服务器，实现读取称重数据，同时移动设备可以根据客户需求经过相同的传输途径发送指令或者控制称体。

　　4.技术优势

　　(1)我们所有物联网秤通信协议和天津友发总公司已完成数据对接，可无缝连接仓储和管理软件；

　　(2)领拓物联网秤已和友发称重管理系统完成对接并使用中，在友发集团公司已有32台设备使用，还有定制设备正在供货中；

　　(3)目前软件合作方有积微物联、高达、南京普讯、物通等钢材及仓储管理系统，并且都有成熟方案在使用中；

　　(4)物联网秤都可实现无仪表称重，可实现单仪表无缝对接多台秤，仪表可作为备件使用；

　　(5)拥有自主的研发团队，仪表可免费定制 服务，实现两个小时内满足客户定制需求；

　　(6)国内独有滤波算法，**同行业的稳定性和精准度，可24小时全天工作并保证精度；

　　(7)根据客户需求可标配微信小程序，终身免费使用；

　　三、低功耗电子吊秤的核心技术

　　(1)低功耗电子吊秤的称重信号通讯：采用美国Semtech（赛门铁克）公司研发的LoRa无线射频芯片，其核心的线性扩频技术在军事和空间通信领域广泛使用，该技术可大大降低功耗的同时也提高了无线通讯抗干扰性能。

　　(2)低功耗电子吊秤的ADM处理器：数据采集采用美国ADI（亚德诺）24位ADC，有效保证了精度和长期稳定性.

　　(3)低功耗电子吊秤的称重显示器（LT-X20D1）：采用美国NXP（恩智浦）的ARMCortex处理器，在保证高的CPU处理速度的情况下，有效保证功耗的*优设计。

　　(4)低功耗电子吊秤的称重数据滤波：采用波形识别技术、IIR滤波技术、卡拉曼滤波技术等，有效保证货物动态摆动、抖动情况时称重准确性和稳定性。

　　(5)称重显示器有线通讯口：2路RS232C全双功通信口，一路用于与上位机通讯，一路用作大屏幕通讯接口。

　　(6)称重显示器支持多类扩展联网/数传：

　　MODBUS  选配MODBUS模块（LTC-MD-A1803）可实现基于RS485的MODBUS协议

　　CAN总线  选配CAN总线模块（LTC-CB-A1901），可实现CAN总线的接入

　　(7)物联网（IOT)功能：仪表设计有IOT选配功能，可通过选配内置接口模块实现4G蜂窝通讯、蓝牙等，以接入服务器，进行数据上传。

　　(8)注：4G蜂窝通讯数传模块型号：LTC-4G-A1902

　　WIFI无线网络通讯模块型号：LTC-WF-A1902

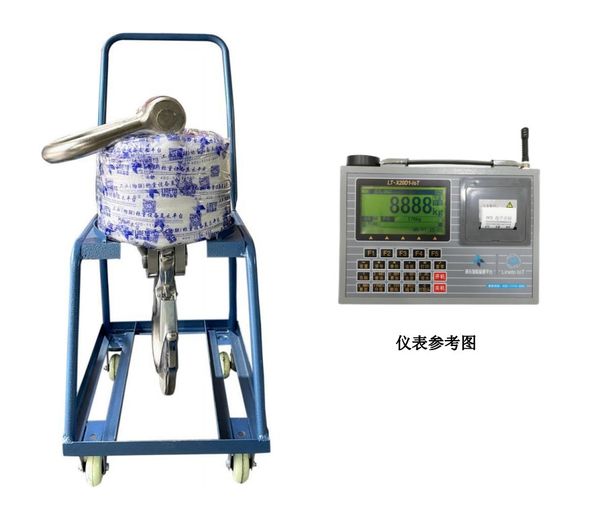

　　四、物联网低功耗电子吊秤的配置

　　(1)秤体标配18000mAH-3.7V三元锂电池（可根据客户定制）

　　称重显示器标配15000mAH-3.7V三元锂电池（可根据客户定制）

　　(2)主板：采用ARM高速处理器，保证数据处理长期稳定精确

　　(3)超长待机：

　　秤体待机时间≥180天（理论值）。

　　仪表待机时间≥30天（理论值）。

　　(4)界面交互友好：大屏全反式240*128点阵LCD，显示信息丰富。

　　(5)操作方便：21键轻触按键、多功能键，简化操作、方便使用。

　　(6)标配的微型针式/热敏打印机可选。

　　(7)强大的软件预置备选功能：包括大容量数据存储/检索、U盘数据导出、加卸载自动打印、无线/有线大屏幕接口以及RS232多协议通讯功能等。

　　五、技术参数

　　额定载荷：1t/3t/5t/10t/15t/20t/30t/40t/50t

　　工作温度：-20°C~55°C相对湿度：≤95%RH

　　准确度等级：OIMLⅢ级

　　称重综合误差：0.1%

　　秤体安全系数：500%F.S

　　称重显示器读数稳定时间：≤3s

　　秤体极限载荷：300%F.S

　　电源：秤体电源：3.7V，18000mAH

　　秤体待机电流（平均值）:<=2.5ma，待机时间>=180天

　　秤体运行电流（平均值）:<=23mA[传感器阻抗750Ω无线发射功率10mW配置时]

　　仪表电池：3.7V可充电锂电池组，容量15000mAH

　　ADM信号(差分)输入范围：－1.0mV至7.812mV

　　ADM模数转换：24位ΣΔ型精密ADC，额定内码范围：0～105000；

　　称重显示器LCD屏分辨率:240×128

　　无线通讯信道数：32CH或96CH（定制）

　　无线通讯发射功率：默认10mW（可根据需求软件配置为20mW或50mW或80mW，以增强秤体无线通讯距离）

　　信号传输距离：大于200米（ADF发送功率10mW，空旷环境）

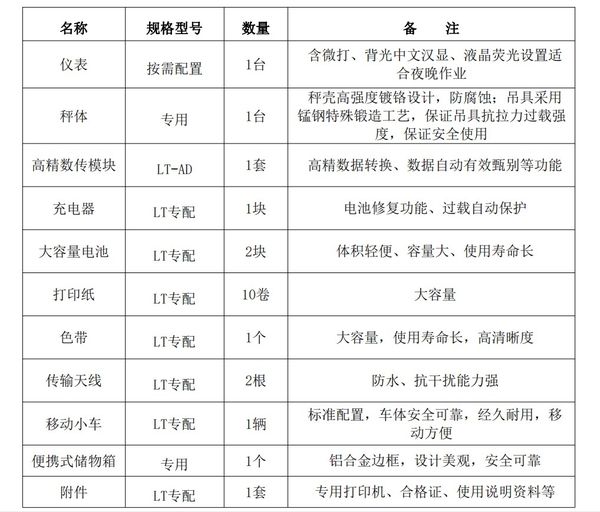

　　六、配置清单

　　七、产品售后服务

　　1、保证按客户要求按时到指定的地点进行指导安装。

　　2、保证现场为客户培训操作人员。

　　3、客户来电技术咨询，保证给及时响应，有效解决。

　　4、严格执行产品质保承诺。

　　5、全国各地区完善的售前售后服务站。

　　我司服务人员服务要求，请您监督：

　　1、遵纪守法，遵守客户及现场各项规章制度，确保人员、设备安全。

　　2、服务及时、安全到位，与客户密切配合，按指定地点、技术要求完成安装。

　　3、耐心帮助用秤人员学习操作，对客户不讲条件，不添麻烦。

　　4、发现质量问题或运输过程造成零件损坏，全力协助客户处理。

　　5、虚心听取客户提出的各种意见，并及时向公司反馈。
